摘要:該文詳細(xì)論述了乳化瀝青生產(chǎn)工藝和流程，以宿遷市公路工程建設(shè)處乳化瀝青設(shè)備舉例說明乳化瀝青的生產(chǎn)過程，介紹乳化瀝青的生產(chǎn)情況，乳液的配方
關(guān)鍵詞:乳化瀝青  工藝  流程
1乳化瀝青
每一套瀝青乳化生產(chǎn)設(shè)備在投產(chǎn)前，都應(yīng)根據(jù)設(shè)備性能和生產(chǎn)不同類型乳化瀝青的技術(shù)要求，制定和設(shè)計(jì)合理的乳化工藝。宿遷市公路工程建設(shè)處的乳化瀝青設(shè)備，是根據(jù)生產(chǎn)經(jīng)驗(yàn)制定的，再經(jīng)過試驗(yàn)和試生產(chǎn)確定下來的。其乳化工藝包括生產(chǎn)流程、原料配方、溫度控制、油水比例控制等內(nèi)容。

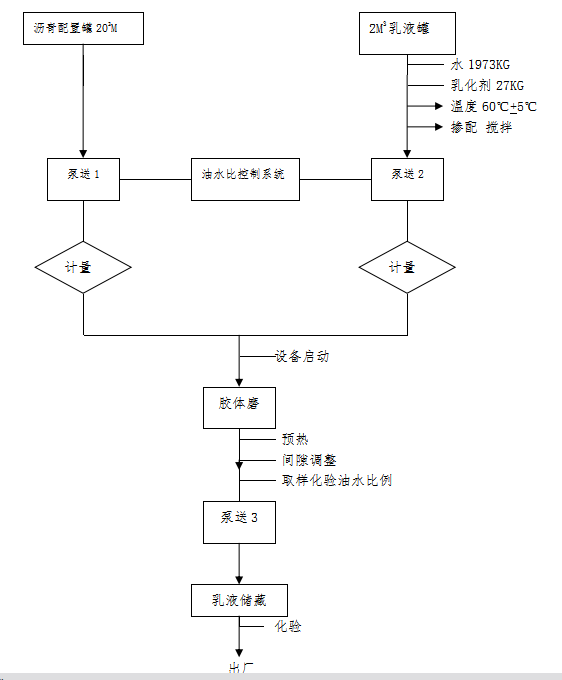

乳化工藝有很多種。圖1—1是宿遷市公路工程建設(shè)處乳化瀝青生產(chǎn)工藝，是一種陽離子中裂乳化劑的乳化工藝。
在確定乳化工藝時(shí)應(yīng)注意以下幾個(gè)方面的問題：
1．1溫度要求
瀝青及水的溫度是乳化工藝中較重要的一個(gè)工藝參數(shù)。
如果乳化前瀝青溫度過低，瀝青粘度大，流動(dòng)困難，功率消耗很大，也影響乳化質(zhì)量；如果瀝青及水的溫度過高，不僅消耗能源，增加成本，而且還會(huì)使水汽化，水的汽化會(huì)導(dǎo)致乳液的油水比例發(fā)生變化，同時(shí)也導(dǎo)致乳液的質(zhì)量和產(chǎn)量降低。一般要求乳化劑水溶液的溫度在60℃+5℃，瀝青和水溶液混合后的平均溫度以85℃左右為宜。
1．2乳液的工藝配方要求
根據(jù)所需的瀝青乳液類型選擇乳化劑、添加劑的工藝配方，制定適宜的乳化劑水溶液, 宿遷市公路工程建設(shè)處的瀝青采用的是G產(chǎn)100#瀝青。在乳化瀝青的生產(chǎn)過程適當(dāng)加入添加劑，對(duì)乳化瀝青的性能起著決定性作用，如氯化鈣，




圖1—1
起著催化和提高乳化瀝青穩(wěn)定性作用。乳化劑、添加劑的用量應(yīng)符合參數(shù)要求，乳化劑的含量為7‰，用量少了，將影響乳化瀝青的儲(chǔ)存穩(wěn)定性，用量多了，乳化劑的成本提高，造成浪費(fèi)。
制配乳化劑水溶液的配方很多，其工藝也有很多差別。在乳化劑的品種選用上應(yīng)堅(jiān)持“質(zhì)量**、價(jià)格第二”的原則，目前市場上生產(chǎn)的乳化劑類型和品種很多，價(jià)格也不同，乳化劑的含量高，價(jià)格就高，含量低，價(jià)格就低。
如果采用非液態(tài)乳化劑，如胺類乳化劑，要求稀釋溶解時(shí)間長，水溫也要求要高，溫度一般達(dá)到90℃—100℃，為了提高溶解速度，一般先將乳化劑高溫稀釋，再放入水?dāng)嚢枞芙饧訜?*溫度參數(shù)要求。
對(duì)于液態(tài)乳化劑，便于溶解，一般水的溫度在60℃即可溶解，降低加熱成本，但用液態(tài)乳化劑生產(chǎn)出的乳化瀝青質(zhì)量不是太好，如河南開封某化工廠生產(chǎn)的液態(tài)乳化劑，生產(chǎn)出的乳化瀝青儲(chǔ)存穩(wěn)定性差。
當(dāng)使用的乳化劑是不同的離子（陽離子、陰離子）類型時(shí)，乳化瀝青生產(chǎn)的各個(gè)部分都應(yīng)該予以清洗，若不清洗，多種乳化劑混合使用，會(huì)造成生產(chǎn)的乳化瀝青穩(wěn)定性差，容易破乳。
1．3油水比要求
瀝青和乳化劑水溶液的流量按比例控制是生產(chǎn)合格乳化瀝青的重要工藝參數(shù)。目前乳化瀝青生產(chǎn)設(shè)備中通常采用通過調(diào)整瀝青泵和乳化劑水溶液泵電機(jī)轉(zhuǎn)速達(dá)到控制乳化瀝青的油水比。宿遷市公路工程建設(shè)處的乳化瀝青油水比控制設(shè)備采用的是江蘇常熟某筑路機(jī)械有限公司生產(chǎn)的，在生產(chǎn)中主要通過調(diào)整瀝青泵和乳化劑水溶液泵的電機(jī)轉(zhuǎn)速來控制瀝青和水的含量。從以往的生產(chǎn)經(jīng)驗(yàn)上看，一般瀝青調(diào)電機(jī)的轉(zhuǎn)速為450—500轉(zhuǎn)/分，乳化水溶液泵的電機(jī)轉(zhuǎn)速為400—420轉(zhuǎn)/分時(shí)，乳化瀝青的油水比約為50%—55%，如果需要不同油水比含量的乳化瀝青則通過調(diào)整電機(jī)的轉(zhuǎn)速即可。
在乳化瀝青的生產(chǎn)中另一種方法，可以通過憑經(jīng)驗(yàn)判斷乳化瀝青的油水比含量，并且可以判斷乳化瀝青的生產(chǎn)質(zhì)量。概括起來有“一摸、二看、三聞”，一摸主要就是判斷油水比，通過兩手指之間的捏搓，如果手指頭上呈黑色，看不見指紋，一般油水比在50%以上；二看主要看生產(chǎn)取樣口乳化瀝青的外觀質(zhì)量，如果生產(chǎn)時(shí)產(chǎn)生的乳化泡沫呈白色且無瀝青，顏色呈咖啡色，說明瀝青乳化的很充分，結(jié)合需要情況可以大量生產(chǎn)，便于存儲(chǔ)；三聞主要就是判斷瀝青和乳液的結(jié)合情況，如果生產(chǎn)出的乳化瀝青氣味芳香，無刺鼻氣味，說明瀝青的各項(xiàng)試驗(yàn)指標(biāo)合格。我們?cè)谏a(chǎn)中往往會(huì)遇到用各項(xiàng)試驗(yàn)指標(biāo)合格的瀝青，生產(chǎn)出的乳化瀝青不是合格的，對(duì)于這種情況，不凡采用以上“一摸、二看、三聞”的經(jīng)驗(yàn)做法，采取先生產(chǎn)后試驗(yàn)的驗(yàn)收方法。
1．4乳化間隙要求
膠體磨乳化間隙的大小也是一個(gè)重要的工藝參數(shù)。通過反復(fù)生產(chǎn)試驗(yàn)，調(diào)整乳化機(jī)間隙達(dá)到生產(chǎn)合格的乳化瀝青。試驗(yàn)中通常用篩上殘留物的試驗(yàn)方法來判別乳化瀝青乳化是否充分，判斷乳化機(jī)的間隙大小。我們?cè)谏a(chǎn)中通常采用“融水觀察法”來判斷乳化機(jī)的間隙大小，先在取樣口取乳化瀝青少許，滴三**四滴**盛滿水中的玻璃燒杯中，如果乳化瀝青在水中呈細(xì)小顆粒狀（肉眼很難觀察，需細(xì)心觀察），說明乳化機(jī)間隙大小符合工藝參數(shù)要求，此方法同時(shí)也可判斷乳化瀝青的乳化情況，與“一摸、二看、三聞”的經(jīng)驗(yàn)做法相似。
1．5乳液儲(chǔ)存要求
乳化瀝青的存儲(chǔ)是不可忽視的環(huán)節(jié)。乳化瀝青存儲(chǔ)罐安裝可放置在地面上，也可高出地面7—8M，放置在地面上的存儲(chǔ)罐需用泵輸出乳化瀝青。對(duì)高出地面的存儲(chǔ)罐，可采用自流的方式輸出乳化瀝青，儲(chǔ)存罐出口高度應(yīng)高于瀝青噴灑運(yùn)輸車。此種方式投資較大，但不會(huì)出現(xiàn)對(duì)乳液不利的現(xiàn)象。#p#分頁標(biāo)題#e#
2瀝青乳化生產(chǎn)流程
乳化瀝青生產(chǎn)流程大致分成瀝青配制、乳化劑水溶液配制、瀝青乳化和乳化瀝青儲(chǔ)存四個(gè)主要程序。
2．1瀝青配制
在瀝青乳化設(shè)備中、瀝青配制的作用和流程是一樣的，生產(chǎn)中要保證瀝青的溫度穩(wěn)定，從而連續(xù)不斷地供給乳化機(jī)使用。宿遷市公路工程建設(shè)處的瀝青供給系統(tǒng)采用的是導(dǎo)熱油恒溫加熱。
2．2乳化液水溶液配制

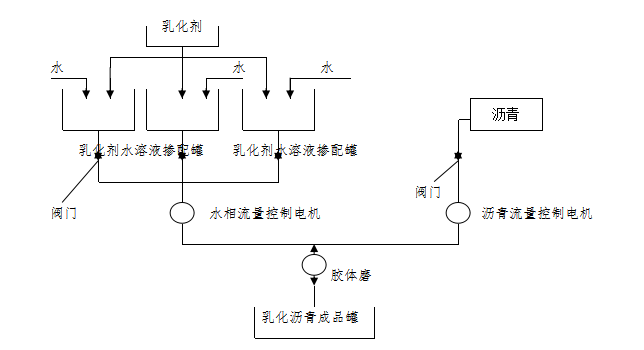

乳化液水溶液配制分為分批作業(yè)和連續(xù)作業(yè)兩種流程型式。宿遷市公路工程建設(shè)處的乳化設(shè)備乳化水溶液配制采用的是交替摻配連續(xù)式生產(chǎn)作業(yè)。見圖2—1。





乳化劑


乳化瀝青成品罐

圖2-1
2．3瀝青乳化

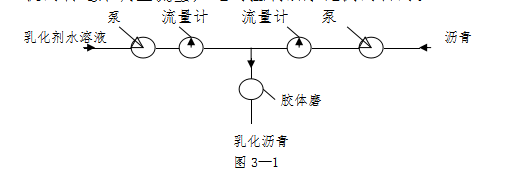

瀝青乳化是生產(chǎn)合格乳化瀝青的關(guān)鍵步驟。宿遷市公路工程建設(shè)處的乳化設(shè)備采用是閉式生產(chǎn)的方式，其流程圖見圖3—1。
在生產(chǎn)中主要通過調(diào)整乳化劑水溶液的輸送泵和瀝青輸送泵電機(jī)的轉(zhuǎn)速來調(diào)整流量，達(dá)到控制油水比例的目的。

乳化瀝青
圖3—1
這種生產(chǎn)流程比用閥門控制流量的方式簡單，容易操作，調(diào)節(jié)速度快，精確度高，穩(wěn)定。二00五年宿遷市公路工程建設(shè)處的乳化設(shè)備采用的閥門控制流量的方式，該方式缺點(diǎn)是容易混入空氣，產(chǎn)生氣泡，而且產(chǎn)量達(dá)不到乳化機(jī)的額定產(chǎn)量。
2．4乳化瀝青的儲(chǔ)存流程與工藝中儲(chǔ)存方式相同。
乳化瀝青的儲(chǔ)存流程與工藝中儲(chǔ)存方式相同，需要指出的是為提高乳化瀝青的存儲(chǔ)周期，一般乳液瀝青儲(chǔ)存罐內(nèi)裝有自動(dòng)攪拌器，工作人員根據(jù)生產(chǎn)情況，定期攪拌。乳化瀝青存儲(chǔ)罐一般要求要閉式的，如果存儲(chǔ)罐底部的瀝青沉淀物較多，通常要清除，保證乳化瀝青通過閥門在自流的情況下可以順暢流出。
